監控安防綜合布線知識和注意點

來源:網絡 | 作者: | 日期:2021-11-16 13:02:00 | 閱讀: 3570

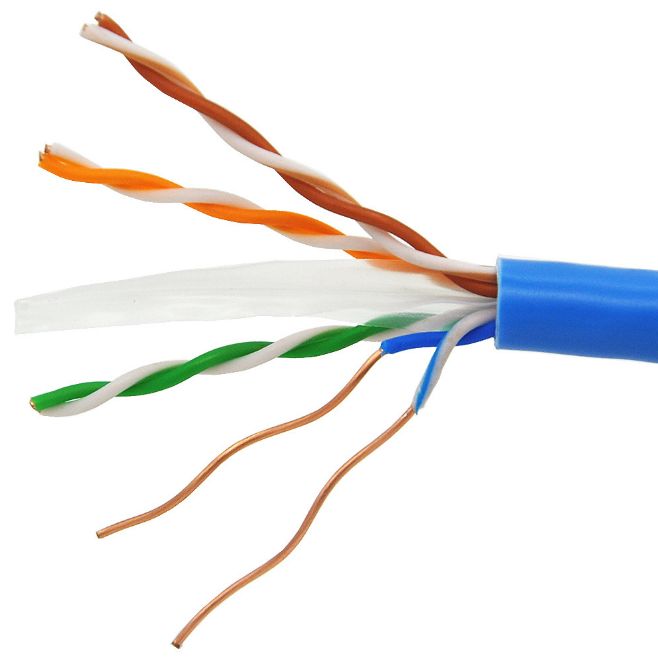

 今天說說監控布線的一些小知識。首先需要了解監控用到的線材,普通監控攝像頭用到:視頻線和電源線。網絡監控攝像頭用網線,直接POE供電。對于距離遠的不管模拟還是網絡監控攝像機,都需要光纖。我們監控工程多采用單模光纖。随着人們生活水平的進一步提高,在不久的将來,估計沒有使用家庭綜合布線的房屋就會象沒有通水、通電、通氣一樣不可思議了,家庭布線會變得和水、電、氣一樣必不可少。
      綜合布線系統是一個用于傳輸語音、數據、影像和其他信息的标準結構化布線系統,它可劃分成七個子系統,工作區子系統、配線(水平)子系統、幹線(垂直)子系統、設備間子系統、管理子系統、建築群子系統、進線間子系統。那麽,這七個子系統在布線時,有哪些注意事項?



      1、工作區子系統
       一個獨立的需要設置終端設備(TE)的區域宜劃分為一個工作區。工作區應由配線子系統的信息插座模塊(TO)延伸到終端設備處的連接纜線及适配器組成。
       2、配線子系統
       配線子系統應由工作區的信息插座模塊、信息插座模塊至電信間配線設備(FD)的配線電纜和光纜、電信間的配線設備及設備纜線和跳線等組成。
       3、幹線(垂直)子系統
       幹線子系統應由設備間至電信間的幹線電纜和光練,安裝在設備間的建築物配線設備(BD)及設備纜線和跳線組成。
        4、設備間子系統
       設備間是在每幢建築物的适當地點進行網絡管理和信息交換的場地。對于綜合布線系統工程設計,設備間主要安裝建築物配線設備。電話交換機、計算機主機設備及入口設施也可與配線設備安裝在一起。
       5、建築群子系統
       建築群子系統由兩個及兩個以上建築物的電話、數據、電視系統組成一個建築群綜合布線系統,包括連接各建築物之間的纜線和配線設備(CD),組成建築群子系統。
       6、管理子系統
       管理子系統設置在每層配線設備的房間內。管理子系統應由交接間的配線設備,輸入/輸出設備等組成,管理子系統也可應用于設備間子系統。
       7、進線間子系統
       進線間是建築物外部通信和信息管線的入口部位,并可作為入口設施和建築群配線設備的安裝場地。
       另外提幾個注意點:
       1、監控布線—點要提前選擇适合的線材,要既能保證電壓穩定也不影響攝像機正常工作。
       2、布線路線要注意周邊環境,避開強磁場的幹擾,有幹擾要布置屏蔽線。
       3、監控布線—定要把強電和弱電分開布線,各自管路走線,防止強電幹擾。
       4、視頻線中間不能有端節點。電源線中間也盡量不要出現接續點,萬一有必須設置過線盒。
       5、監控布線兩端必須做好标記,方便調試工作已經日後的維護檢修。
       了解這些基本知識和注意事項,做完監控工程的施工就不會出現一系列調試的麻煩了。


文章來源于網絡,僅供交流學習,版權歸原作者所有,如有侵權,請聯系删除,謝謝!
